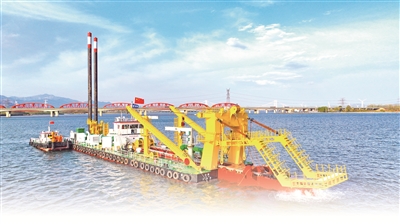

世界最大全電驅可拆裝環保絞吸船——“浚瀾”船今年4月在官?gòu)d水庫清淤試點工程中投用。

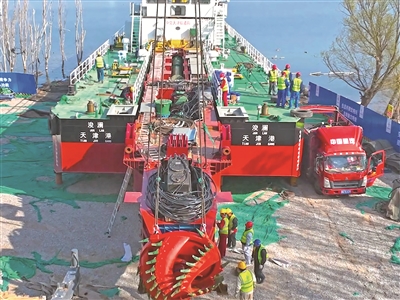

“浚瀾”船采用了獨特的模塊化設計。圖為“浚瀾”船在岸邊拼裝。

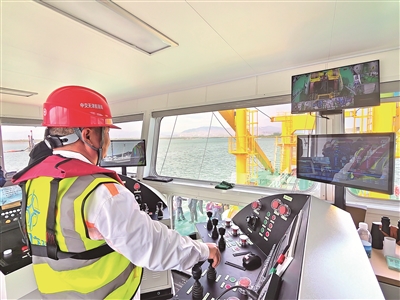

一名工作人員在“浚瀾”船駕駛艙內操作。

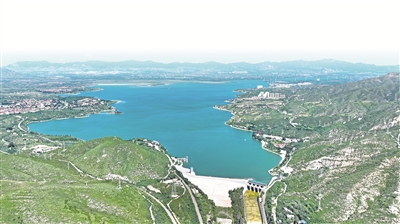

官?gòu)d水庫全景。受訪單位供圖

　　京冀之交，官?gòu)d水庫猶如一顆璀璨的藍寶石，鑲嵌在燕山腳下。水面上，船長付海宏帶著6名船員，緊盯“浚瀾”船作業情況，適時記錄、作出調整。

　　“浚瀾”船是目前世界最大、最先進的全電驅可拆裝環保絞吸船，集“綠色、高效、智能、環保”的設計理念于一體，擁有多項“獨門絕技”。作為中國交通建設集團有限公司為官?gòu)d水庫治理量身定制的“清淤利器”，該船前不久已正式投入官?gòu)d水庫清淤試點工程。

　　“浚瀾”船的“獨門絕技”是如何練成的？與其他絞吸船相比，這一“清淤利器”有何獨特之處？從“浚瀾”船的設計者與使用者口中或許能找到答案。

　　獨特模塊化設計提升疏浚能力

　　建于20世紀50年代的官?gòu)d水庫，總庫容41.6億立方米，是新中國成立后我國自行勘測、設計、施工的第一座大型水庫，在保障流域生態安全、防洪及綜合治理與生態恢復建設等方面發揮了巨大作用。盡管已“年過七旬”，官?gòu)d水庫仍擔負著重要使命——根據《北京城市總體規劃（2016年—2035年）》，2035年，官?gòu)d水庫將恢復飲用水源功能。

　　然而，水庫現狀卻并不樂觀。由于建庫以來未進行過系統性治理，官?gòu)d水庫淤積泥沙總量已達6.5億立方米，且中重度及以上底泥污染區域總面積達2300萬平方米。清淤擴容勢在必行。

　　“官?gòu)d水庫清淤試點工程已于2024年4月正式啟動，該試點工程包括陸上疏挖和水下清淤，其中水下清淤區域包含攔門沙坎、重金屬區和壩前漏斗區三個部分，清淤工程量達930.62萬立方米。”中交天津航道局有限公司官?gòu)d水庫清淤試點工程項目部常務副經理閆志生介紹，前期投入的4艘絞吸船主要集中在攔門沙坎、重金屬區作業，“浚瀾”船投產后極大地提高了清淤能力，目前已基本完成這兩處作業區水下清淤任務的50%。接下來，“浚瀾”船不僅要領銜清理上述區域，還將承擔壩前漏斗區域的全部作業任務。

　　把壩前漏斗區交給“浚瀾”船有著特殊考慮。閆志生進一步解釋，該區域形似漏斗，是水庫下游疏水泄洪洞前的沖刷區，也是淤泥淤積平均厚度最大的水下區域，目前平均厚度已達16米、最深達32米，傳統疏浚船舶由于挖深不足，很難完成清淤任務，但對于“浚瀾”船而言卻易如反掌。

　　針對官?gòu)d水庫水下清淤區域面積較廣、挖深大、土質復雜、輸送距離遠等特點，設計團隊為“浚瀾”船“升級”了裝備模塊，以提升施工能力。“獨特的模塊化設計，就像是給‘浚瀾’船配備了可延展的‘大長腿’，增加拼裝相應模塊后，可將船只挖深從25米增至60米。”中交天津航道局有限公司疏浚技術與裝備研發中心主任楊正軍介紹，對于官?gòu)d水庫這類不具備通航條件、船只無法通過水路直接抵達的情況，“浚瀾”船特有的模塊化設計，能夠以“積木式拼裝”的方式抵達各個作業點。

　　靈活的運輸方式為“浚瀾”船施工作業奠定了良好基礎，而讓它能成為“清淤利器”的關鍵之一，則是大功率、高效率的疏浚能力。據了解，“浚瀾”船配備了世界“江河湖庫”疏浚裝備領域當前最強的電力驅動挖掘輸送系統，絞刀功率可達600千瓦，挖掘效率是以往裝備的3倍，每小時的標準疏浚量可以達到2000立方米，相當于每小時挖空一座標準游泳池。

　　“官?gòu)d水庫庫底的土質包括淤泥、硬質黏土、中等密實砂土等7種難挖掘土質，這是水庫與平原湖泊最大的區別。”楊正軍解釋道，軟硬不均的土質要求絞刀“吃軟又吃硬”，研發團隊為此采用國際先進的薄片化設計理念，自主研制了五臂通用絞刀，在進一步提升15%挖掘效率的同時，確保絞刀作業時能如“水下金剛鉆”一般，以更好應對各類土質的考驗。

　　疏浚作業光挖掘破碎水底的淤泥還不夠，還需要將泥沙傳輸至堆場。為了給大功率絞刀尋找合適的“搭檔”，研發團隊針對水庫的特殊工況，自主研制的新一代泥泵較上一代國產泥泵輸送效率提升10%以上，疊加水下泵和艙內泵“串聯接力”，能將淤泥一口氣“快遞”到5公里以外，輸送效率和輸送距離都得到大幅提升。

　　全電驅、零泄漏實現綠色施工

　　“打造世界最先進、最綠色環保的絞吸船”，是研發團隊為“浚瀾”船確定的一個目標定位。在他們看來，以“全電驅”成就“浚瀾”船的綠色環保設計理念再適合不過。

　　“全電驅”指的是全船主要?jiǎng)恿τ晒β始泄芾淼碾娬咎峁?，所有施工設備，包括艙內泥泵、水下泥泵、絞刀、液壓泵站等，采用由集中電站供電的各種電機驅動。“國內很多水庫兼具水電站功能，周圍有良好的供電條件。采用全電驅動力，可以使船只接入岸電施工，在降低一半以上成本、減少碳排放的同時，避免設備漏油，從源頭上降低水體污染的風險。”楊正軍解釋道。

　　以全電驅作為動力配置，“浚瀾”船并非獨一份。近年來，隨著綠色、環保理念融入船舶生產制造各個環節，全電驅技術在沿海大型絞吸船領域得到推廣應用。以我國自主設計并建造的“天鯤號”為例，作為國內率先采用全電驅動力的重型自航絞吸船，其優秀的可靠性、靈活的動力調配性和寬廣的工況適應性，得到了業界的認可，這也為“浚瀾”船的動力設計提供了必要技術支持。

　　但將全電驅設計用在可拆裝環保絞吸船上，可不是“復制粘貼”這么簡單，而是凸顯了場景化定制的研發思路。

　　全電驅的可拆裝環保絞吸挖泥船，其設備數量更多，為了能夠同時滿足全電驅、陸路運輸?shù)囊?，每個分段尺寸和重量都有限制，研發團隊既做“加減法”又做“乘法”——先根據功能和運輸環境，將燃油系統、液壓系統、封水系統、泥泵系統等設備進行分類布局；再以陸路運輸要求為框架，結合船體結構設計，調整設備尺寸，擴容艙內和甲板利用空間；最后優化船舶布置空間，確保各設備模塊間連接便捷合理、重量分配適宜。

　　作為北京市主要地表水源地之一，官?gòu)d水庫有一項重要功能是跨流域生態調水。這就要求清淤作業不僅要挖得快，還要清得凈，才能保證其水體不受影響。

　　除了配備環保動力裝置，研發團隊還開發了“浚瀾”船的綠色施工技能。例如，研發了全封閉淤泥新型環保絞刀，相當于為絞刀配備“隔離罩”，可實現“零泄漏挖掘”。楊正軍向記者介紹，通過對水、泥、機具的耦合分析，可根據切泥的厚度精準控制外罩的開口大小，確保切泥過程都在封閉空間內進行，從而實現泥水分離。

　　又如，自主研制了電學層析成像技術，通過微弱電流檢測輸送管道中漿體的濃度變化，并利用特定數學手段逆推被測物體內部的電特性參數分布，從而實時監測管道中情況的變化，及時反饋水下作業狀況。“與傳統放射源檢測技術相比，電學層析成像技術就像是給輸送的漿體做CT，看得更全面、更細致。”楊正軍說。

　　“智慧大腦”自主優化不同工況作業參數

　　“浚瀾”船總長67米，寬11.95米，總裝機功率4520千瓦。盡管船只體格頗大，操作卻十分簡單。

　　“浚瀾”船調試期間，付海宏每天總會在駕駛艙內待上很長一段時間，目不轉睛地盯著艙內的大屏幕。“隨著設備運轉，挖掘效率、輸送流量、輪機運行等各項參數都會同步顯示在屏幕上，哪兒出現什么問題一目了然。”讓他不禁點贊的，還有完成作業任務后的“成果小結”，“能夠自動顯示排距、產量，都不用人工再去計算，十分方便。”

　　通過一個屏幕，了解船載各設備的作業狀態，如此便捷智能的疏浚作業環境，得益于研發團隊為“浚瀾”船搭建的“智慧船舶疏浚監控系統”。它如同“浚瀾”船的“智慧大腦”，不僅可以按照預設參數自主運行，還能根據不同土質自主優化作業參數，對船舶進行遠程操控和監測，甚至實現無人化作業。

　　據了解，“智慧船舶疏浚監控系統”由智能感知系統、自主決策系統、遠程操控系統、變頻驅動系統四大部分構成。其中，智能感知系統可以通過高精度傳感器網絡，實時監測土質、水流、設備狀態等數據。在楊正軍看來，它就像“浚瀾”船的一雙“眼睛”，在監測船舶作業運行狀態的同時，也在“學習”，并將“學習”成果形成相關數據庫，再通過“感知-決策-執行”閉環運用在自主決策系統中。

　　楊正軍進一步解釋說，智能感知系統“學習”的內容，主要是不同工況條件下的土質信息、疏浚作業的各項參數。船只在作業施工時，上述數據會自動被記錄，并在進行下一段施工時，自動分析比對工況變化，調整絞刀轉速、橫移速度、水下泥泵轉速等參數，從而保證船舶高效運轉。

　　記者了解到，“浚瀾”船的無人化作業主要是為土質參數明確、環境穩定的區域作業，或深水、污染底泥區等人員難以近距離操作情況設計。在官?gòu)d水庫清淤試點工程中，該船目前已在庫區成功進行多次無人化作業測試。

　　“近二十年來，隨著國內絞吸挖泥船裝備技術不斷進步，有力地推進了我國絞吸挖泥船裝備的國產化進程。‘浚瀾’船的‘智慧大腦’在推動我國疏浚技術革新的同時，也刷新了我國高端疏浚裝備‘智造’新高度。”楊正軍表示，目前研發團隊正致力于研發基于數字孿生的虛擬調試功能，通過3D建模預演施工過程，同時探索與北斗導航的深度融合，實現絞吸船作業的高精度定位與路徑規劃。（記者 陳瑤 初英杰）
